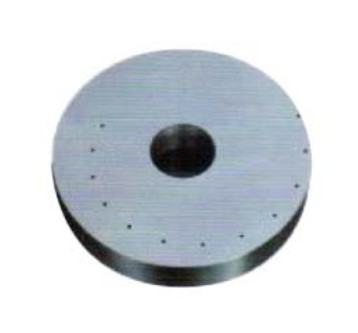

B型直流環形12孔標準試塊
(符合ASME規定的標準要求)
B型 直流標準環型試塊(亦稱12孔試塊)或直流標準環型試塊，直流標準環型試塊在美國稱BETZ環同效，用AISI01克托斯鉻鎢錳工具鋼制成，洛氏硬度HRC=90～95，環上鉆有直徑0.07英寸的通孔12個，中心孔徑為31.8mm。適用于檢驗磁粉探傷設備磁粉和磁懸液的綜合性能(系統靈敏度)，用于考察試驗條件和操作方法是否恰當。但不能確定磁化規范、磁場方向和有效磁化范圍。
孔的直徑與孔心距外緣的尺寸：
|
孔 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
直徑(英寸) |
0.07 |
0.07 |
0.07 |
0.07 |
0.07 |
0.07 |
0.07 |
0.07 |
0.07 |
0.07 |
0.07 |
0.07 |
|
孔與外緣距離(英寸) |
0.07 |
0.14 |
0.21 |
0.28 |
0.35 |
0.42 |
0.49 |
0.56 |
0.63 |
0.70 |
0.77 |
0.84 |
使用方法：
用銅棒作中心導體，用穿棒法磁化，通以直流電，用連續法檢驗，觀察試塊外緣清晰顯示的孔數。該試塊僅適用于直流電或整流電磁化
注意事項：
1、試塊使用前，用柔軟紙或紗布輕輕地把試塊表面的油漬擦去，再用直徑小于31mm的銅棒穿入中心孔，在銅棒的兩端接通直流電或整流電進行磁化。
2、試塊用后請涂防銹油。
標準環形試塊：
|
孔 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
||||||
|
直徑 |
1.8 |
|
|||||||||||||||||
|
D |
1.8 |
3.6 |
5.4 |
7.2 |
9 |
10.8 |
12.6 |
14.4 |
16.2 |
18 |
19.8 |
21.6 |
|||||||
使用方法:
將標準環形試塊穿在銅棒上磁化，澆磁懸液或噴灑磁粉，觀察園周孔邊緣磁痕顯示、數量見表1、表2。若達不到表中規定值，則應對所使用的系統(磁粉、設備、方法等)加以檢查修正。
表1： 濕磁粉標準環形試塊磁痕
|
磁懸液的類型 |
磁化電流安培值 |
所顯示出近表面孔為最小數目 |
|
熒光磁粉或非熒光磁粉 |
1400 |
3 |
|
2500 |
5 |
|
|
3400 |
6 |
表2： 干磁粉法環狀試塊磁痕顯示
|
磁化電流安培值 |
所顯示出近表面孔為最小數目 |
|
500 |
4 |
|
900 |
4 |
|
1400 |
4 |
|
2500 |
6 |
|
3400 |
7 |
