E型 交流標準試塊（3孔試塊）

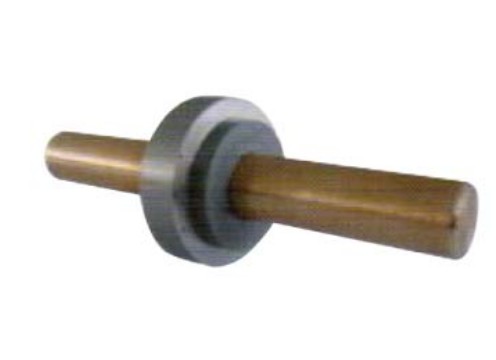

E 型 磁探交流標準試塊(亦稱3孔交流試環)，與日本B型試塊接近。交流環形試塊的鋼環用含碳量不大于0.15％的軟鋼制成，鋼環用膠木做襯墊，套在銅棒上，鋼 環上鉆有直徑1mm的3個孔，孔中心距表面分別為1、1.5、2mm。適用于檢驗磁粉探傷設備、磁粉、磁懸液的綜合性能(系統靈敏度),也用于察試驗條件 和操作方法是否恰當。
孔的直徑與孔心距外緣的尺寸：
|
孔 |
1 |
2 |
3 |
|
直徑 |
1 |
1 |
1 |
|
孔與外緣距離 |
1 |
1.5 |
2 |
使用方法：
用銅棒作中心導體，用穿棒法磁化，通以交流電，用連續法檢驗，觀察試塊外緣清晰顯示的孔數。該試塊僅適用于交流電進行磁化
注意事項：
1、試塊使用前，用柔軟紙或紗布輕輕地把鋼環試
塊表面的油漬擦去，在銅棒的兩端接通交流電
進行磁化。
2、試塊用后請涂防銹油。
